1. ほたるのひかり Ray Tracing Camp 10 kugi(@kugi_masa)
2. ほたるのひかり 蛍光
3. 蛍光現象 - Fluorescence UVライトで照射 室内照明環境下 蛍光分子がある特定の波長の光 を吸収し、別の波長の光 を放出する現象 https://www.kao.com/jp/qa/detail/15864/ 蛍光で 驚きの白さを! 『蛍光増白剤』さん

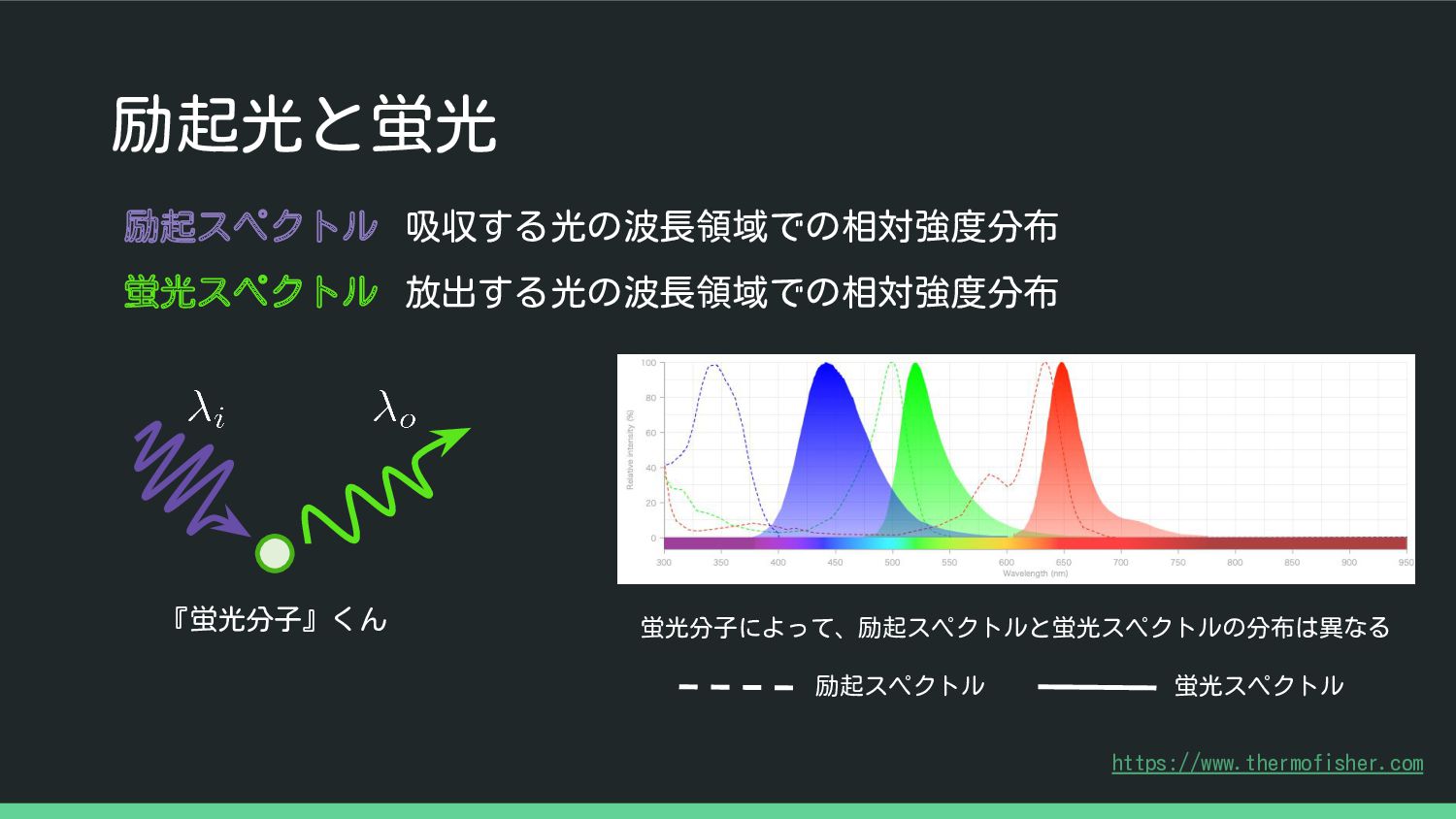

4. 励起光と蛍光 https://www.thermofisher.com 励起スペクトル 吸収する光の波長領域での相対強度分布 蛍光スペクトル 放出する光の波長領域での相対強度分布 蛍光分子によって、励起スペクトルと蛍光スペクトルの分布は異なる 励起スペクトル 蛍光スペクトル 『蛍光分子』くん
5. 蓄光(燐光) - Phosphorescence との違い 室内照明環境下 消灯直後 『蓄光デコストーン』ちゃんず https://ja.wikipedia.org/wiki/蛍光# 蛍光 発光が持続する寿命が短い(ほぼ無い) 蓄光 発光が持続し残光する 始状態と終状態のスピン多重度が異なる 始状態と終状態のスピン多重度が同じ 蛍光 蓄光 「フォトルミネセンス」 Photoluminescence
6. 蛍光の特徴 - その① https://www.thermofisher.com ストークスシフト 最大励起波長と最大蛍光波長間の差 蛍光分子によって、ストークスシフトの大きさは異なる 蛍光顕微鏡で使用される 蛍光色素としては、 ストークスシフトが大きい方が 使いやすい色素とされている
7. 蛍光の特徴 - その② ストークスの法則 最大励起波長 < 最大蛍光波長 光を吸収して不安定な状態から、光の放出によって安定な状態へ 短波長の光(高エネルギー状態) → 長波長の光(低エネルギー状態) 『蛍光分子』くん 蛍光分子によっては ブラックライト(UV LEDライト)の光を吸収し 可視光領域の光が放出される シミが... ブラックライトで照らして ヒトの目で観測できるようになる 波長 相対強度 最大励起波長 可視光領域 蛍光スペクトル 励起スペクトル 最大蛍光波長
8. 蛍光の特徴 - その③ https://www.thermofisher.com 出射スペクトル 各波長の励起光を吸収した際に放出する光の相対強度分布 蛍光スペクトル 最大励起波長の光を励起光とした際の出射スペクトル 波長 強度 励起光1 励起光2 出射スペクトル 蛍光スペクトル 励起スペクトル 相対強度 波長 出射スペクトルは蛍光スペクトルの相似形となる
9. 自家蛍光 https://www.thermofisher.com 『蛍光分子』くん ウォォォ...!! 励起スペクトルと蛍光スペクトルでオーバーラップする領域がある場合 放出された光を吸収して、再度発光することがある Alexa Fluor® 514
10. Thermo Fisher Scientific - Molecular Probes® ライフサイエンス研究製品のブランド 蛍光顕微鏡などを製造 蛍光に関する資料が充実している • 蛍光教室 • 蛍光スペクトルビューアー • 蛍光観察ことわざ • 蛍光観察クイズ • 蛍光大喜利 https://www.thermofisher.com/jp/ja/home/brands/molecular-probes.html キニナル...!
11. 蛍光物質のレンダリング手法 - その① A Simple Diffuse Fluorescent BBRRDF Model [Alisa J. et al. 2018] https://cg.ivd.kit.edu/english/fluor_brdf.php 蛍光による吸収/発光と非蛍光の反射を扱える BBRRDF(Bispectral Bidirectional Reflection and Reradiation Distribution Function)のモデル化 蛍光 非蛍光
12. 蛍光物質のレンダリング手法 - その② Spectral Mollification for Bidirectional Fluorescence [Alisa J. et al. 2020] https://cg.ivd.kit.edu/english/spectral_mollification.php BBRRDFの非蛍光成分に用いられるデルタ関数に対して、 Mollifier(軟化子)を適用することで、 波長の変化で経路接続が困難になった非蛍光の反射を接続
13. 蛍光物質のレンダリング手法 - その③ A Physically Plausible Model for Rendering Highly Scattering Fluorescent Participating Media [Marwan A. et al. 2017] https://arxiv.org/abs/1706.03024 関与媒質における蛍光のレンダリング
