TensorFlow Liteで機械学習Androidアプリを超簡単に作る

◆ TensorFlow SavedModel ◆ HDF5 ➔ TensorFlowかKeras以外のフレームワークであっても、上記形式に変換できればまず問題ありません。注意：　TensorFlow Liteがビルトインでサポートしていない演算子をモデルに含む　場合は、カスタム演算子を定義する必要があります 18

© DMM.com LLC モデル変換 Frozen Graph、SavedModel、HDF5のいずれかが用意できたら、 TOCO (TensorFlow Lite Optimizing

Converter)を用いて TFLite専用のモデル形式(*.tflite)に変換します ➔ TOCOは、CLIか、TensorFlow Python APIの tf.contrib.lite.toco_convert関数を利用できます ➔ APIリファレンスを参考にしてください https://www.tensorflow.org/api_docs/python/tf/contrib/lite/toco_convert ➔ パラメータの量子化などもこれで行えます 19

© DMM.com LLC アプリで実行インタプリタの作成モデルファイルの読み込みインタプリタの実行 TFLiteモデル形式(*.tflite)のファイルです。 Androidの場合、アセットに組み込むか、ローカルストレージに保存して、

読み込むことになります。ネットワーク経由で保存する場合は悪意あるモデルを実行されないようにファイルの改ざんには気をつけてくださいね 20

© DMM.com LLC アプリで実行インタプリタの作成モデルファイルの読み込みインタプリタの実行 org.tensorflow.lite.Interpreter です。開発環境に応じて、ライブラリを追加しておきます。

インタプリタはモデルの実行エンジンです。ほとんどの操作はインタプリタを介して行います。 21

© DMM.com LLC アプリで実行インタプリタの作成モデルファイルの読み込みインタプリタの実行モデルを実行するだけです。 22

© DMM.com LLC プロジェクトにライブラリを追加 Gradleの場合： allprojects { repositories { jcenter()

} } dependencies { implementation 'org.tensorflow:tensorflow-lite:+' } 23

© DMM.com LLC プロジェクトにライブラリを追加 Bazelの場合（@org_tensorflow_tensorflow_lite//aar）： GMAVEN_TAG = '20180723-2' http_archive( name

= 'gmaven_rules', strip_prefix = 'gmaven_rules-%s' % GMAVEN_TAG, url = 'https://github.com/bazelbuild/gmaven_rules/archive/%s.tar.gz' % GMAVEN_TAG, ) load('@gmaven_rules//:gmaven.bzl', 'gmaven_rules') gmaven_rules() load('@gmaven_rules//:import_external.bzl', 'aar_import_external') aar_import_external( name = "org_tensorflow_tensorflow_lite", licenses = ['notice'], aar_urls = [ 'https://google.bintray.com/tensorflow/org/tensorflow/tensorflow-lite/1.9.0/tensorflow-lite-1.9.0.aar', ], aar_sha256 = 'b5a0c9c2063b56318b642ad9388c06865a5d7392fa5205074825b2615ddba267', ) 24

© DMM.com LLC インタプリタを作成/実行するインタプリタ（org.tensorflow.lite.Interpreter）に下記のいずれかでモデルデータを渡して作成 - java.io.File - java.nio.MappedByteBuffer

- java.nio.ByteBuffer try (Interpreter interpreter = new Interpreter(file_of_a_tensorflowlite_model)) { interpreter.run(input, output); } 25

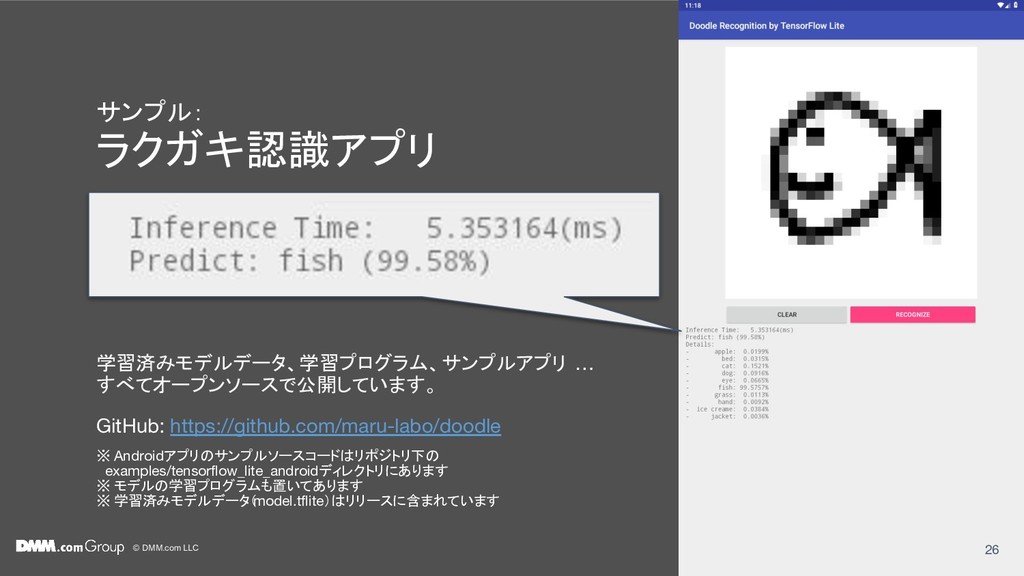

© DMM.com LLC サンプル：ラクガキ認識アプリ学習済みモデルデータ、学習プログラム、サンプルアプリ … すべてオープンソースで公開しています。 GitHub: https://github.com/maru-labo/doodle

※ Androidアプリのサンプルソースコードはリポジトリ下の　examples/tensorflow_lite_androidディレクトリにあります ※ モデルの学習プログラムも置いてあります ※ 学習済みモデルデータ（ model.tflite）はリリースに含まれています 26

© DMM.com LLC サンプル実装 https://github.com/maru-labo/doodle/blob/master/examples/tensorflow_lite_android/src/net/marulabo/doodle/MainActivity.java public class MainActivity extends AppCompatActivity

{ (略) @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main); (略) try { AssetManager assets = getAssets(); MappedByteBuffer model = loadAssetToMemory( assets, MODEL_FILENAME); interpreter = new Interpreter(model, THREAD_NUM); interpreter.setUseNNAPI(true); recognize.setEnabled(true); print("The model was loaded successful."); } catch(IOException e) { print("Failed to load the model: " + e.getMessage() + "\n"); return; } } メインアクティビティのonCreateで ①アセットからモデルファイルを　メモリに読み込み ②インタプリタを作成 ③NNAPIを有効化しています。 ① ② ③ 27

© DMM.com LLC サンプル実装 https://github.com/maru-labo/doodle/blob/master/examples/tensorflow_lite_android/src/net/marulabo/doodle/MainActivity.java image = new float[BATCH][IMAGE_HEIGHT][IMAGE_WIDTH][IMAGE_CHANNEL]; probabilities

= new float[BATCH][NUMBER_CLASSES]; interpreter.run(image, probabilities); ②image変数にピクセル強度を代入（80-95行目） ③インタプリタの実行（99行目） ④probabilities変数に10カテゴリそれぞれの確率が入るので、　最も確率が高いカテゴリを表示する（106-109行目） 28 ①入出力を格納する多次元配列を用意（125-126行目）

© DMM.com LLC TensorFlow Lite パフォーマンス 29

➔ 精度 30

テクニックは用いていない、非常にシンプルなモデル ➔ モデルサイズ ◆ 32bit浮動小数：12.4MB ◆ 8bit量子化後：3.1MB ◆ 32bitから8bitに量子化するとモデルサイズが大幅に小さくなる（25%） 31

※Nexus 5 (Andorid 6.0.1, 2013年製の実機)での実行プロファイル結果

33 ※Nexus 5 (Andorid 6.0.1, 2013年製の実機)での実行プロファイル結果

34 ※Nexus 5 (Andorid 6.0.1, 2013年製の実機)での実行プロファイル結果

約46MB → 約60MB モデルサイズとほぼ同じくらい 35 ※Nexus 5 (Andorid 6.0.1, 2013年製の実機)での実行プロファイル結果

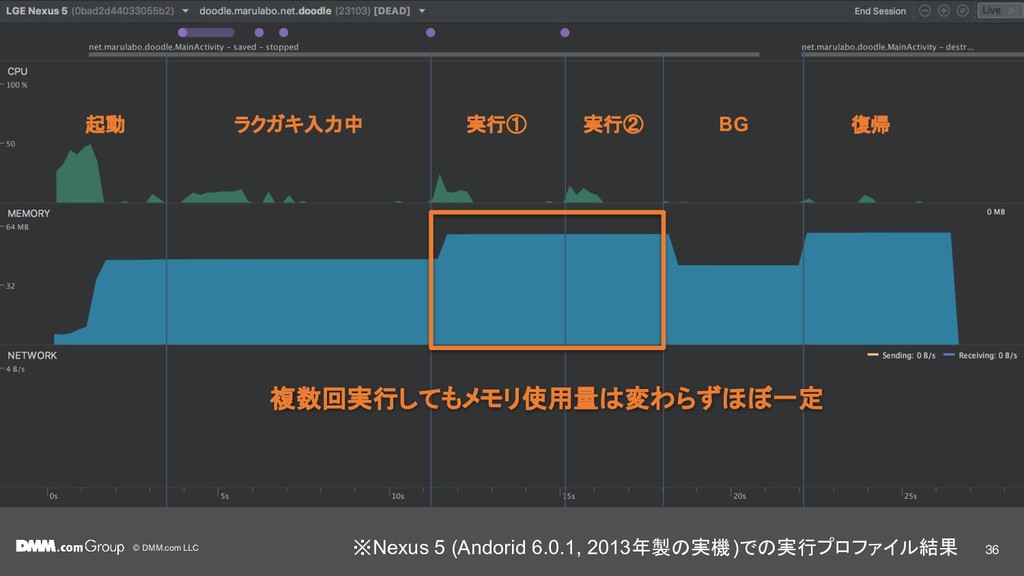

36 ※Nexus 5 (Andorid 6.0.1, 2013年製の実機)での実行プロファイル結果

量子化なしでも10MB前後で済むものが多いため、十分メモリに乗る ➔ モデルに用いられるFlatBuffersは、 Googleがゲームや組み込み向けに開発したフットプリントが非常に小さいデータ形式 ◆ 解析に必要なメモリは 100-300KB程度しか使わない ◆ メモリの追加割当がほぼ発生しない ◆ メモリアクセスが非常に少ないため、電力効率が良いフォーマットでもある【補足：パラメータ量子化モデルのメモリ使用量について】サンプルアプリについては、量子化モデルのメモリ使用量は非量子化時のものとほぼ変わらなかった。これは、モデル構造に大きく依存する部分となる。確認は必要だが、非量子化時のモデルサイズを大きく上回ることは考えにくいため、非量子化時を基準にメモリ使用量を考えるのが良いと思われる。 37

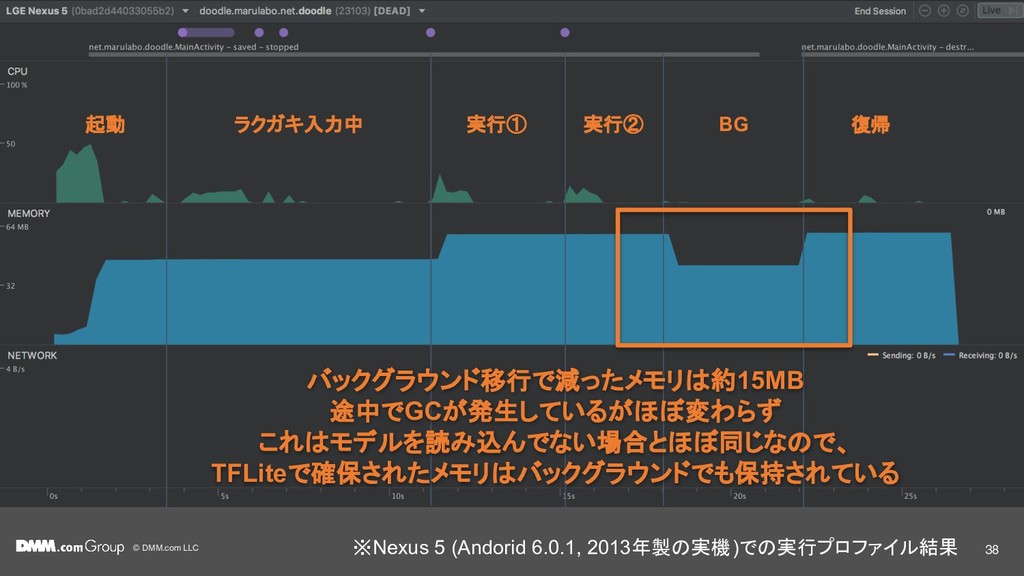

途中でGCが発生しているがほぼ変わらずこれはモデルを読み込んでない場合とほぼ同じなので、 TFLiteで確保されたメモリはバックグラウンドでも保持されている 38 ※Nexus 5 (Andorid 6.0.1, 2013年製の実機)での実行プロファイル結果

バックグラウンドにし、 GCが実行されたあと復帰待機時のメモリ使用量をチューニングする場合は、推論が不必要な際に明示的にインタプリタを消すような実装をしておくと◎ ※Nexus 5 (Andorid 6.0.1, 2013年製の実機)での実行プロファイル結果 39 GC

200 Num threads 1 CPU Affinity 1 Use NNAPI N/A Inter-run delay -1 MODEL NAME MODEL SIZE AVG STD DEV Doodle 12.4 MB 7.071 ms 0.684 ms Doodle (quantized) 3.1 MB 5.763 ms 0.544 ms MobileNet 16.4 MB 140.438 ms 0.247 ms MobileNet (quantized) 4.1 MB 103.575 ms 0.194 ms Inception V4 162.7 MB 1429.210 ms 147.327 ms (a) 実行条件 (b) ラクガキモデルと一般的なモデルでの実行結果 ▼ベンチマーク実装 https://github.com/tensorflow/tensorflow/tree/master/tensorflow/contrib/lite/tools/benchmark ▼Pixelと一般的なモデルでの結果 https://www.tensorflow.org/mobile/tflite/performance 40
